GDK02型电气控制箱(40MPa)
一、概述
　　本产品适用于40MPa 双线终端式干油集中润滑系统中，用于控制润滑泵自动运转，向系统Ⅰ管线供送润滑脂，给油完成后自动换向向系统Ⅱ管线供送润滑脂，完成一个润滑周期供脂后自动停止。
　　GDK02型电气控制箱为有监控控制结构，具有持续工作和自动工作二种工作状态，通过箱面的转换开关来切换。持续工作状态，当润滑泵启动后系统周而复始地持续向系统两条主管线供送润滑脂。自动工作状态，当与主机联锁信号接通后，润滑泵按系统设定的间隔时间定时向系统供送润滑脂，完成一个润滑周期后自动停止。

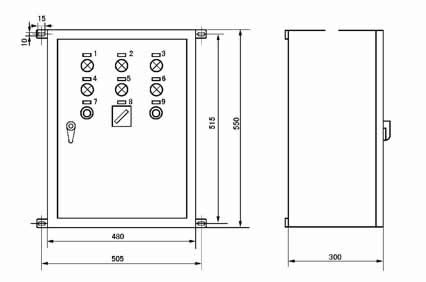

二、外形尺寸
三、标牌符号及文字
序号
标牌文字
序号
标牌文字
序号
标牌文字
1
工作准备指示
4
监控时间超过
7
警报试响
2
线I工作状态
5
超负载动转
8
持续-停止-自动
3
线II工作状态
6
贮油筒空
9
消除警报

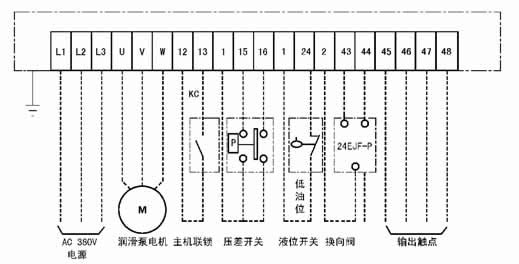

四、GDK-02 电气控制箱外部接线图
五、使用说明
　　1、适用主电源AC380V、50HZ。
　　2、适用环境温度-10℃～40℃,湿度90%。
　　3、周围环境无导电的介质（气体、液体）。
　　4、垂直安装，其倾斜度不大于5°。
