XYHZ型稀油润滑装置(0.5MPa)

表3 XYHZ6.3～XYHZ25装置尺寸

型号	L	B	H	L1	B1	H1	接口螺纹		DN		L2	L3	L4	L5	L6	L7	L8
							出油口	排油口	入出水口	回油口
XYHZ6.3	1160	810	1060	950	650	660	G1/2	G1/2	G1/2	32	330	100	150	360	160	30	225
XYHZ10
XYHZ16	1650	994	1315	1300	800	820	G1	G1	G1	50	650	75	200	300	200	60	240
XYHZ25

型号	L9	L10	L11	F	B2	B3	B4	B5	B6	B7	B8	H2	H3	H4	H5	H6	H7	H8
XYHZ6.3	250	250	790	15	70	145	562	93	300	290	490	222	530	136	700	118	470	190
XYHZ10
XYHZ16	410	410	1180	15	100	160	700	100	520	225	680	380	600	495	720	78	630	240
XYHZ25

表4 XYHZ6.3～XYHZ25装置尺寸

型号	L	B	H	L1	B1	H1	DN				L2	L3	L4	L5	L6	L7	L8	L9	L10
							出油口	排油口	入出水口	回油口
XYHZ40	2000	1350	1530	1700	1200	950	32	32	32	65	730	130	360	450	900	80	400	450	450
XYHZ63
XYHZ100	2820	1660	1820	2500	1400	1000	50	50	50	80	800	200	500	700	600	120	400	300	1100
XYHZ125

型号	L11	F	B2	B3	B4		B5	B6			B7	B8	H2	H3	H4	H5		H6	H7	H8
					A进	B进		螺	齿	摆						螺	摆
XYHZ40	1580	15	126	290	230	1070	130	750	720	720	310	1080	530	800	132	420	780	213	800	250
XYHZ63
XYHZ100	2400	22	100	210	125	1230	170	820	720	720	360	1300	630	850	820	380	760	290	630	350
XYHZ125

表5 XYHZ160～XYHZ800装置尺寸

型号	L	B	H	L1	B1	H1	DN				L2	L3	L4	L5	L6	L7	L8	L9
							出油口	排油口	入出水口	回油口
XYHZ160	3720	2050	2000	3000	1800	1200	65	65	65	125	950	250	675	775	1450	240	650	1500
XYHZ200
XYHZ250	3800	2400	2150	3300	2200	1300	80	80	65	150	1200	250	650	1000	1100	160	480	390
XYHZ315
XYHZ400	4330	2400	2510	3800	2200	1550	100	100	80	200	1000	400	750	1100	920	140	450	450
XYHZ500
XYHZ630	5700	2840	2600	5200	2600	1550	100	100	80	250	1300	400	1200	1300	950	150	900	450
XYHZ800

型号	L10	L11	L12	L13	B2	B3	B4		B5	B6		B7	H2	H3	H4	H5		H6	H7	H8
							A进	B进		螺	齿					螺	摆
XYHZ160	500	-	-	-	150	150	-	950	200	950	1000	460	780	1050	290	930	930	-	930	350
XYHZ200
XYHZ250	390	780	390	390	150	170	500	1970	230	1180	1130	445	750	1150	240	630	1180	314	1200	400
XYHZ315
XYHZ400	450	1100	450	450	150	220	930	2000	200	1300	1300	210	840	1300	350	510	900	400	1280	390
XYHZ500
XYHZ630	450	1100	450	450	150	200	500	2370	230	1540	1140	600	820	1350	350	700	1400	405	1250	400
XYHZ800

注：1、表4、表5中对应下边的螺、齿、摆、代表意义: 螺-用螺杆泵装置；齿－用人字齿轮泵、斜齿轮泵装置; 摆－用摆线齿轮泵装置。
　　2、表中： A进－油温控制采用温调阀装置的进水管B4尺寸、H5尺寸。
　　　　　　　B进-油温控制采用温调器装置的进水管B4尺寸、H5尺寸。
　　3、仅公称流量Q为 160、200、250、315、400、500L/min六个规格，有采用斜齿轮泵装置。

表6 法兰尺寸

DN	A	D	K	d	C	B	n-d1
32	42.5	140	100	76	18	43.5	4-18
40	48.3	150	110	84	18	49.5	4-18
50	60.3	165	125	99	20	61.5	4-18
65	76.1	185	145	118	20	77.5	4-18
80	88.9	200	160	132	20	90.5	8-18
100	114.3	220	180	156	22	116	8-18
125	139.7	250	210	184	22	141.5	8-18
150	168.5	285	240	211	24	170.5	8-22
200	219.1	340	295	266	24	221.5	12-22
250	273.6	395	350	319	26	276.5	12-22

注：法兰尺寸符合GB9119.7的规定。

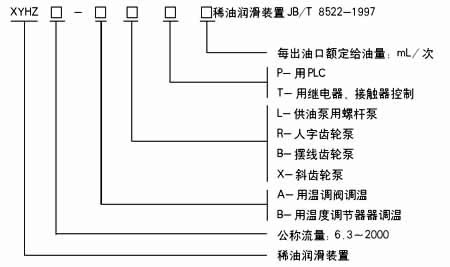

六、标记方法

七、装置标记示例
a）装置，公称流量6.3L/min,用温度调节器调温，供油泵用摆线齿轮泵，用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ6.3-BBT稀油润滑装置JB/T8522-1997
b)装置，公称流量315L/min，用温度调节器调温，供油泵用人字齿轮油泵，用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ315-BRT稀油润滑装置JB/T8522-1997
c)装置，公称流量500L/min,用温度调节器调温，供油泵用斜齿轮油泵，用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ500-BXT稀油润滑装置JB/T8522-1997
d)装置，公称流量1000L/min,用调温阀调温，供油泵用螺杆泵，用PLC控制，带有压力罐装置的标记为：
XYHZ1000-ALPP稀油润滑装置JB/T8522-1997
